MATLAB в инженерных и научных расчетах



Символьные операции математического анализа


1. Функция вычисления производных – diff

Для вычисления в символьном виде производных от выражения S служит функция diff, записываемая в формате diff(S,'v') или diff(S, sym('v')) Она возвращает символьное значение первой про­изводной от символьного выражения или массива символьных вы­ражений S по переменной v. Эта функция возвращает

•      diff(S, n) — возвращает п-ю (п — целое число) производную символьного выражения или массива символьных выражений  S по переменной v.

•      diff(S, V, n)  и diff(S, n, V) – возвращает п-ю производную S по переменной v.

Примеры:

» x =sym( 'x' ); y=sym( 'у' );

» diff(x^y)

ans =

х^у*y / x

» slmplify(ans)

ans =

x^(y-1)*y

» diff(s1n(y*x), x, 3)

ans =

      - cos(y*x)*y^3

» diff([x^3  sin(x)  exp(x)], x)



ans =

        [ 3*x^2,   cos(x),  exp(x)]

2. Функция интегрирования – int

Функция  int  вычисляет неопределенные и определенные интегралы

•     int(S) — возвращает символьное значение неопределенного инте­грала от символьного выражения или массива символьных выражений S по переменной, которая автоматически определяется функцией findsym. Если S — скаляр или матрица, то вычисляется интеграл по переменной 'х'.

•     int(S, v) — возвращает неопределенный интеграл от S по перемен­ной  v .

•     int(S, a, b) — возвращает определенный интеграл от S с пределами интегрирования от а до b, причем пределы интегрирования могут быть как символьными, так и числовыми.

•     int(S, v, a, b) — возвращает определенный интеграл от S по пере­менной v с пределами от а до b.

Примеры:

» int(sin(x)^3, x)

ans =

      - l/3*sin(x)^2*cos(x)-2/3*cos(x)

» int(log(2*x), x)

ans =

      log(2*x)*x - x

» int((x^2-2)/(x*3-l), x, l, 2)

ans =

     -inf

» int((x^2-2)/(x*3-l), x, 2, 5)

ans =

      - 2/3*1og(2) + 2/3*1og(31) + 2/3*3^(l/2)*atan(11/3*3^(l/2)) -...

        2/3*log(7) - 2/3*3^(1/2)*atan(5/3*3^(l/2))


•     solve(expr1, expr2,... exprN, var1, var2,... varN) — возвращает значения переменных var1, при которых соблюдаются равенства, заданные выражениями exprI. Если в выражениях не используются знаки равенства, то полагается ехргI

= 0;

•     solve(expr1, expr2, ..... exprN) — аналогична предшествующей функ­ции, но переменные, по которым ищется решение, определяются функцией findsym.

Примеры решения уравнений:

» syms x у;

» so1ve(x^3 -1, x)

ans =

[              1]

[ -1/2+1/2*i*3^(1/2)]

[ -1/2-1/2*i*3^(1/2)]

» syms a b с

» solve(a*x^2+b*x+c)

ans =

[ 1/2/a*(-b+(b^2-4*a*c)^(1/2))]

[ 1/2/a*(-b-(b^2-4*a*c)^(1/2))]

»S = solve(‘x+y=3’, ‘x*y^2=4’, x, y)

S =

     x : [ 3x1 sym ]

     y : [ 3x1 sym ]

» S.x

ans =

[4]

[1]

[1]

» S.y

ans =

[-1]

[2]

[2]

» solve(‘sin(x)=0.5’, x)

ans =

0.52359877559829887307710723054658

7. Решение дифференциальных уравнений – dsolve

Для решения дифференциальных уравнений в форме Коши MATLAB имеет следующую функцию:

• dsolve( 'eqn1', 'eqn2', ...) — возвращает аналитическое решение сис­темы дифференциальных уравнений с начальными условиями. Они задаются равенствами eqnl

(вначале задаются уравнения, затем начальные условия).

По умолчанию независимой переменной считается переменная 't', обычно обозначающая время. Можно использовать и другую пере­менную, добавив ее в конец списка параметров функции dsolve. Сим­вол D обозначает производную по независимой переменной, то есть d / dt, при этом D2 означает d2 / dt2 и т. д. Имя независимой перемен­ной не должно начинаться с буквы D.

Начальные условия задаются в виде равенств 'у(а)=b'  или  'Dy(a)=b', где у — независимая переменная, а и b — константы. Если число на­чальных условий меньше, чем число дифференциальных уравнений, то в решении будут присутствовать произвольные постоянные С1, С2 и т. д.

Примеры применения функции dsolve:

» dsolve('D2x = -2*x')

 ans =

      Cl*cos(2^(1/2)*t) + C2*sin(2^(l/2)*t)

» dsolve('D2y = -2*x + y', 'у(0) = 1 , 'х')



 ans =

        (2*х*ехр(х) + (- С2 + 1)*ехр(х)^2 + С2 / ехр(х)

Графические возможности  Simbolic

1. Графопостроитель – funtool

Команда funtool

создает интерактивный графический калькулятор, позволяющий быстро построить две функции одной переменной - f(x) и g(x). Например, одна может задавать собственно функцию, а другая — ее производную. Функции обозначаются как ' f = ' и ' g = ' и после знака равенства можно набрать функции с помощью кла­виш калькулятора в его нижней части. С помощью полей 'х = ' и ' а = ' можно задать диапазон изменения переменной   х  и значение масштабирующего параметра   а.

При запуске команды funtool появляются окна для двух функций и окно калькулятора (рис. 4.1). По умолчанию заданы функции  f(x)

= х  и  g(x) = 1, предел изменения  х  от  -2?  до 2? и  а = 1/2.

Верхний ряд кнопок вычислителя относится только к функции f(x) и задает следующие операторы:

•     df/dx — символьное дифференцирование f(x);

•     int f

— символьное интегрирование f(x) при наличии замкнутой формы;

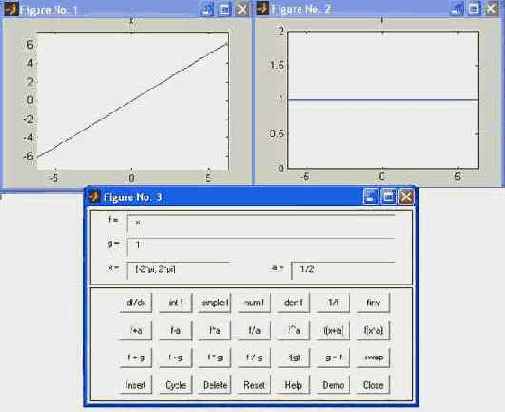

Рис. 4.1. Внешний вид графопостроителя  funtool

•     simple f — упрощение выражения, если таковое возможно;

•     num f — выделение числителя рационального выражения;

•     den f — выделение знаменателя рационального выражения;

•     1/f — замена  f(x) на  1 / f(x);

•     finv — замена  f(x) инверсной функцией.

Второй ряд клавиш выполняет операции масштабирования и сдвига f(x) с применением параметра 'а'.

Третий ряд клавиш предназначен для осуществления бинарных опе­раций над функциями  f(x) и g(x).

Четвертый ряд клавиш служит для работы с памятью калькулятор и иных операций:

•      Insert — помещает текущую функцию в список функций.

•      Cycle — выполняет текущую функцию из списка.

•      Delete — удаляет выделенную функцию из списка.



•      Reset — устанавливает f, g, x, а и fxl i st в исходное состояние.

•      Help — выводит описание калькулятора.

•      Demo — запускает демонстрационный пример.

•      Close — завершает работу с калькулятором.

Благодаря описанным средствам вычислитель позволяет задать ин­ересующую вас функцию, выполнить ее преобразования (например, дифференцирование и интегрирование) и, наконец, построить гра­фик функции и результатов ее преобразования (рис.4.2)

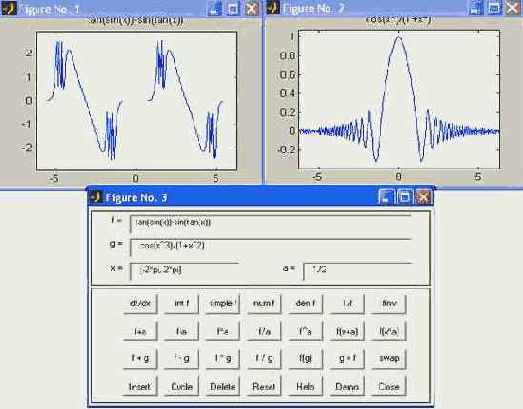

                        Рис. 4.2. Построения графиков некоторых функций

Таким образом, графопостроитель  funtool  является весьма удобным средством визуализации графиков самых различных функций.

2. Графики поверхностей – ezsurf  и  ezsurfc

Команда ezsurf служит для построения графиков поверхностей, за­даваемых функциями двух переменных  f(x, у):

•     ezsurf(f) — построение поверхности f(x,y) с параметрами х и у, меняющимися по умолчанию от -2?  до  2?;

•     ezsurf(f,domain) — построение поверхностиf(x,y) с пределами из­менения х и у, заданными параметром domain;

•     ezsurf(x,y,z) — построение поверхности, заданной параметриче­ски зависимостями x(s, t), y(s, t), z(s, t) при s и t, меняющихся в интервале от -2? до 2?;

•     ezsurf(x,y,z,[smin, smax, tmin, tmax]) — построение поверхности, заданной параметрически зависимостями x(s, t), y(s, t), z(s, t) при s

и t

меняющихся в заданном интервале.

Следующий пример показывает действие этой команды:

» syms x у

» ezsurf(rea1(asec(x+i*y)))

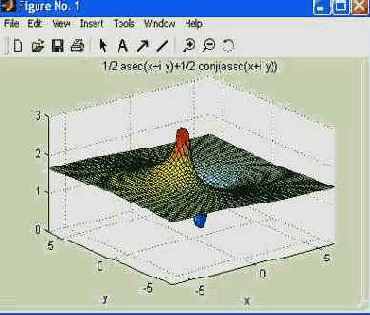

Рис. 4.3. Пример построения графика поверхности командой ezsurf

Аналогичная по синтаксису записи группа команд ezsurfc строит еще и контурный график поверхности на плоскости, лежащей под поверхностью.

Применение средств символьных вычислений в

теоретической механике

1. Решение задач статики.

При решении некоторых прикладных задач оптимизации желательно получать аналитические решения, устанавливающие функциональную связь между заданными параметрами и величинами, подлежащими определению. В этом случае целевая функция оптимизации имеет явное выражение и её максимум (минимум) определяется обычными методами математического анализа. Рассмотрим следующую задачу о равновесии конструкции:



З а д а н и е  С 1. Определение наибольшего значения реакции опоры для

                             составной конструкции

На плоскую конструкцию, состоящую из двух невесомых элементов, которые в точке  С  соединены шарниром, наложены следующие связи:

1)    Шарнирная опора на катках в точке А ;

2)    Неподвижный цилиндрический шарнир в точке D ;

3)    Горизонтальный невесомый стержень в точке К.

На конструкцию действуют:

1.     Пара сил с моментом  М = 5 кН м ( в точке Е).

2.     Две сосредоточенные силы  F1 = 4 кН ( в точке D )  и  F2 = 6 кН ( в точке А ), образующие  в точке приложения с контуром элемента соответственно углы  ?  и  300

.

3.     Перпендикулярно к действующему участку ( участок АВ

) равномерно распределённая нагрузка интенсивности  q = 10 кН / м.

Длина каждого участка конструкции  а = 0,4 м. Предполагая, что конструкция находится в равновесии, найти при каком значении угла наклона ? силы F1   реакция шарнира D  (
) имеет наибольшее значение, определить для этого случая реакции всех связей и усилия в шарнире  С .

Решение. Для определения искомых реакций можно поступить двояко, либо мысленно расчленить систему тел (составную конструкцию) на отдельные твёрдые тела и рассмотреть равновесие каждого из тел в отдельности, либо, применяя принцип затвердевания, вначале рассмотреть равновесие всей конструкции, а затем равновесие её отдельных элементов.

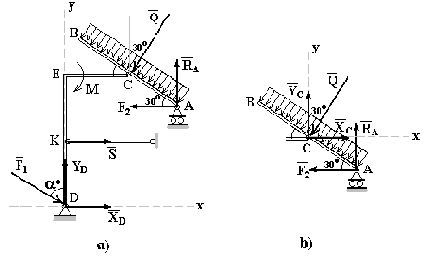

Рис. 4.4. Схема составной конструкции

I.   Прежде рассмотрим равновесие всей конструкции.

1. Объект равновесия – составная конструкция.

2. Связи – шарнирная опора на катках в точке А, неподвижный цилиндрический шарнир в точке D и невесомый стержень в точке К . На конструкцию действуют сосредоточенные силы  F1 и  F2 , равномерно распределённая нагрузка интенсивности  q  и пара сил с моментом  М.

3. Действие связей заменим их реакциями RA , ХD , УD

, S . Равномерно распределённую нагрузку заменим равнодействующей



                                                 Q = q 2 a = 8 kH.

    Другие активные силы -  F1 , F2  и пара сил с моментом  М.

4. Составим уравнения равновесия  ( система координат Dху  изображена на ри-

    сунке 4.5a)


Fix = ХD

- F2  + F1 sin ? – Q cos 600

+ S = 0


Fiy = YD – Q sin 600 + RA - F1 cos ?  = 0                                        ( а )


miC = - F2 sin 300 a + F1cos?  a + F1 sin?  2a – M – YD a +

                             + RА a cos 300 + S a + XD 2 a = 0.

Данная система уравнений содержит четыре неизвестных  XD , УD , S , RA  .

II. Рассмотрим теперь равновесие правой части конструкции  ( Рис. 4.5b ).

1. Объект равновесия – правая часть конструкции.

2. Связи – шарнирная опора на катках в точке А  и  соединительный шарнир С. На объект равновесия действует сосредоточенная сила  F2 , равнодействующая распределённой нагрузки  Q  и реакции связей XC , УC , RA  .

3. Составим уравнения равновесия ( в системе координат  Cху )


Fix  =  XC  - F2 - Q sin 300 = 0


Fiy  =  RA

+ YC  - Q cos 300 = 0                                                     ( б )


miC  = - F2 sin 300 a + RA cos 300 a = 0

Решаем систему шести уравнений (а) – (б) с шестью неизвестными, система (б) является независимой и содержит три неизвестных. Находим, из третьего уравнения

                                              RA = F2 tg 300 = 6 tg 300 = 3,464 кН  ,

из первого –                        XC = F2 + Q sin 300 = 10 кН,

из второго уравнения         УС = Q cos 300 – RA = 3,464 кН.

Решаем систему уравнений (а), для этого воспользуемся символьными вычислениями системы MATLAB

syms XD YD S al                                             %символьные переменные

Q1=solve('XD-6+4*sin(al)-8*0.5+S=0','YD-8*0.866+3.464-4*cos(al)=0',...

'-6*0.5*0.4+4*0.4*cos(al)+4*2*0.4*sin(al)-5-YD*0.4+3.464*0.4*0.866+S*0.4+XD*2*0.4=0'...

,XD,YD,S);                                                      %решение уравнений равновесия



digits(6)                                                           %количество значащих цифр

S=vpa(Q1.S);                                                   %величина реакции  S

XD=vpa(Q1.XD);                                            %величина реакции  XD

YD=vpa(Q1.YD);                                            %величина реакции  YD

RD=sqrt(XD^2+YD^2)                                   %величина полной реакции шарнира D

ezplot(RD,-pi/2,pi)                                          %график функции RD=RD(al)

solve(diff(RD,al),al)                                        %нахождение экстремума

S =

    1.03583

XD =

      5.96418 – 4.*sin(al)

YD =

       3.46400 + 4.*cos(al)

RD =

      ((5.96418 – 4.*sin(al))^2 + (3.46400 + 4.*cos(al))^2)^(1/2)

ans =

       [   2.09698 ]

       [ - 1.04461 ]

Таким образом, наибольшее значение полная реакция  RD шарнира  D  имеет при  ? = - 1,04461 , а наименьшее – при ? = 2,09698.

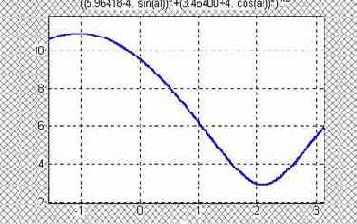

Рис. 4.5. График зависимости  RD =
.

Реакции связей   RA ,  XC , YC , S  не зависят от угла  величины  ?

              RA = 3,464 кН  ,  XC = 10 кН ,  YC = 3,464 кН  ,   S = 4,03583 кН,

а наибольшее и наименьшее значения полной реакции шарнира  D соответственно равны :

              RDmin =    2,89717 кН                          при      ? =  2,09698,

              RDmax =   10,989715 кН                       при      ? = - 1,04461.

Варианты задания. Конструкция состоит из двух частей. Установить, при каком значении угла  ?  для силы  F1 реакция опоры  А  (
) имеет наибольшее значение, определить для этого случая реакции всех опор, а также соединения С.

Необходимые для расчёта данные приведены в таблице  4.1

                                                                                                         Таблица 4.1

Номер

варианта

    Р1

Р2

М,

кН м

q,

кН/м

Номер

варианта

Р1

Р2

М,

кН м

q,

кН/м

кН

кН

1

5,0

-

24,0

0,8

16

7,0

10,0

14,0

3,8

2

6,0

10,0

22,0

1,0

17

9,0

12,0

26,0

4,0

3

7,0

9,0

20,0

1,2

18

11,0

10,0

18,0

3,5

4

8,0

-

18,0

1,4

19

13,0

9,0

30,0

3,0

5

9,0

-

16,0

1,6

20

15,0

8,0

25,0

2,5

6

10,0

8,0

25,0

1,8

21

10,0

7,0

20,0

2,0

7

11,0

7,0

20,0

2,0

22

5,0

6,0

15,0

1,5

8

12,0

6,0

15,0

23

8,0

5,0

10,0

1,4

9

13,0

-

10,0

24

11,0

4,0

5,0

1,3

10

14,0

-

12,0

25

14,0

6,0

7,0

1,2

11

15,0

5,0

14,0

26

12,0

8,0

9,0

1,1

12

12,0

4,0

16,0

27

10,0

7,0

11,0

1,0

13

9,0

6,0

18,0

28

8,0

9,0

13,0

1,2

14

6,0

-

20,0

29

6,0

10,0

15,0

1,4

15

5,0

8,0

22,0

30

10,0

12,0

17,0

1,6

<

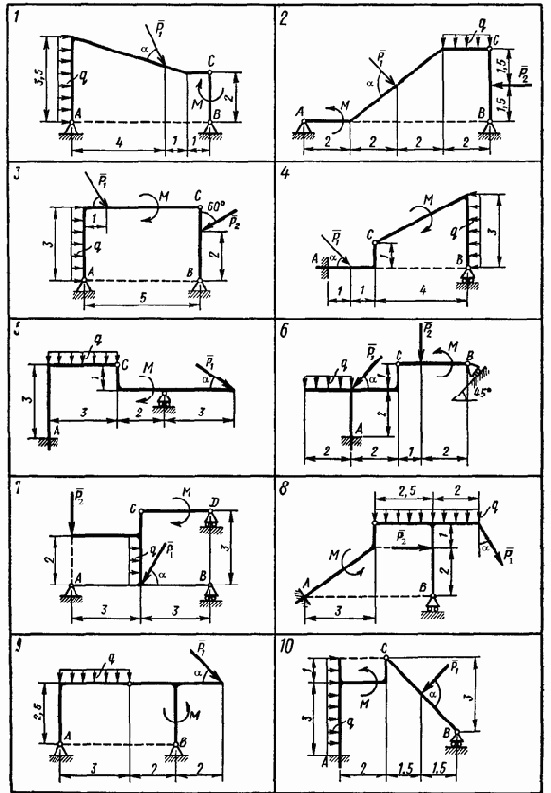

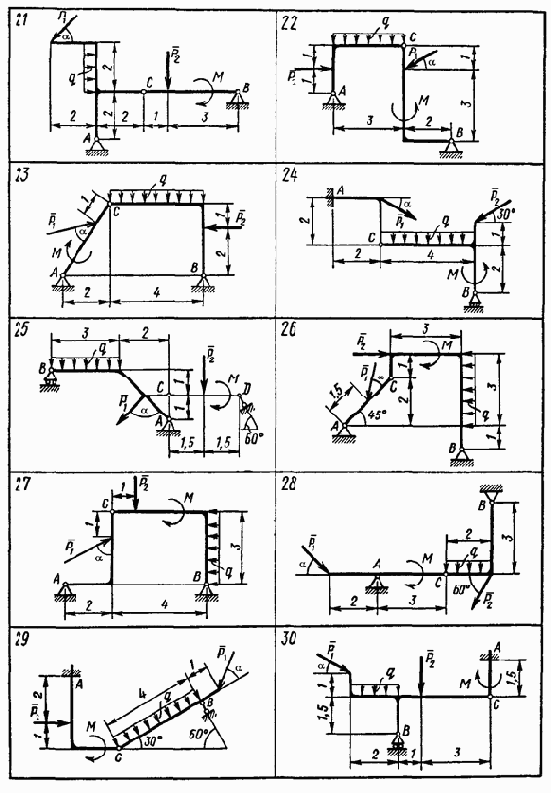

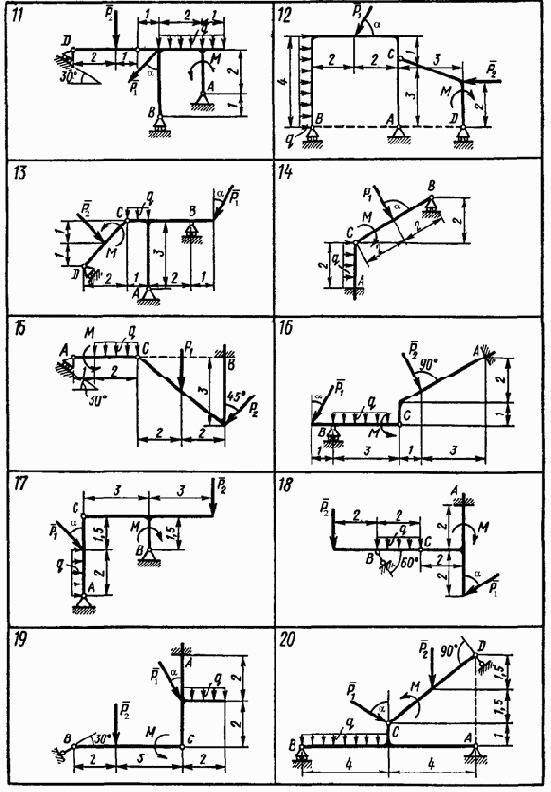

/p> Схемы конструкций для каждого из вариантов приведены на рисунках  4.6 – 4.8

2.                Решение задач кинематики точки.

З а д а н и е   К1. Определение скорости и ускорения точки по заданным

                                        уравнениям её движения

По заданным уравнениям движения точки М  x = x

( t )  y = y

( t )  установить вид её траектории и для момента времени  t

= t1

( c ) найти положение точки на траектории, её скорость, полное, касательное и нормальное ускорение, а также радиус кривизны траектории.

Необходимые для решения данные приведены в таблице  4.2.

Пример выполнения задания К1.  Движение точки на плоскости Оху определяется уравнениями
x,y - в метрах,  t  - сек.



Рис. 4.6



Рис. 4.7



Рис. 4.8

Задан момент времени  t1

= 0  .

Необходимо:

1. Определить уравнение траектории точки.

2. Построить траекторию и указать на траектории положение точки в заданный

момент времени   t1

.

3. Для заданного момента времени найти скорость и ускорение

точки, её тангенциальное и нормальное ускорения, значение радиуса кривизны  траектории.

4. Векторы скорости и ускорения точки показать на траектории.

Решение.

1. Движение точки задано координатным способом.

    Для определения уравнения траектории точки, соответствующей заданным уравнениям

движения, исключаем

время  t .  Из уравнений

движения имеем

                                  cos2 t2 = x2 / 16  ,     sin2 t2 = y2 .

Применяя основное тригонометрическое тождество, получим


  .

Таким образом, траекторией точки является эллипс.

2. Определяем скорость точки

       Vx =
=  - 8 t sin t2    ,       Vy =
=  2 t cos t2   ,

       V =
=  2 t
,

       при t1

= 0 c :  Vx = 0  и   Vy =  0

                             V =
= 0 м / с.

     При малых значениях  t ( 0 < t << 1) скорость определяется выражениями:

                         Vx = - 8 t3  , Vy = 2 t  , V =
=  2 t.



3. Определяем ускорение точки

               ax =
=  - 8 sin t2 - 16 t2 cos t2,        ay = 2 cos t2 - 4 t sin t2

               при t1 = 0 c    ax

= 0 м / с2 ,  аy = 2 м / с2 ,

                                      a =
= 2 м / с2

     При малых значениях  t (  0 < t << 1)  ускорение представляется в виде:

          ax

= - 8 t2 - 16 t2 = - 24 t2 ,      ay

= 2 - 4 t3  ,    a =
= 2  м / с2 .

4. По формулам
 =
 ,


находим тангенциальное и нормальное ускорения точки в момент   t1 ® 0 с ,


 =
 =
= 2   м / с2,


 =
=
 = 16 t2  м / с2

           при  t = 0     an = 0  м / с2  .

5. По формуле

находим радиус кривизны траектории  r =
= 0,25 м .

Изобразим траекторию движения точки.  В момент времени t1 = 0 c точка М находится в положении, определяемом координатами  х1 = 4 м,   у1 = 0 м.


Содержание раздела
